EV1000

EV1000 bir gelir kalemi değil, altyapı kalemidir

EV1000 bir duman tahliye ünitesidir; hasta üzerinde bir işlem yapmaz, işlemin yapıldığı ortamı düzenler. Bu nedenle yatırım değerlendirmesi diğer cihazlardan ayrı kurulur: ünitenin geri dönüşü seans ücretinden değil, çalışan sağlığı, işlem odası koşulları ve uygulama konforu üzerinden hesaplanır. Katalogda küçük bir kalem gibi görünmesi, planlamada en sık atlanmasının da nedenidir.

Ünite, ablatif lazer, elektrocerrahi ya da lipoliz uygulaması yapan her merkezin altyapı listesinde yer alır. Yalnızca ablatif olmayan uygulamalarla çalışan bir merkezde ise ihtiyaç doğmaz. Kategorideki cihaz sınıflarını ve tahliye ünitesinin cerrahi platformlarla ilişkisini Cerrahi ve Medikal Estetik Cihazları sayfasında, girişimsel vücut uygulamalarındaki yerini ise Vücut Şekillendirme ve Lipoliz Cihazları sayfasında ele aldık.

Cerrahi dumanın içeriği ve yıllık maruziyet hesabı

Lazer ve elektrocerrahi uygulamalarında doku ısıyla buharlaştığında ortaya çıkan duman, su buharının yanı sıra ultra ince partiküller ve uçucu organik bileşikler içerir. Partikül boyutunun küçüklüğü, bu karışımın havada uzun süre asılı kalmasına ve solunum yoluyla alınmasına yol açar. Genel havalandırma bu partikülleri seyreltir, ancak kaynağında yakalamaz.

Doğru hesap tek uygulama üzerinden değil, yıllık maruziyet üzerinden yapılır: tek bir işlemde açığa çıkan miktar küçüktür, aynı odada günde birkaç işlem yapan bir ekibin yıl boyunca maruz kaldığı toplam küçük değildir. Bu, hasta güvenliğinden çok çalışan sağlığı başlığıdır ve bu nedenle kararı veren kişi genellikle cihazı kullanan değil, kliniği işleten taraftır. Aynı sebeple, ünitenin kullanımı kişisel tercihe bırakılmak yerine işlem talimatına yazılır: hangi uygulamalarda tahliyenin açık olacağı ve ucun nereye konumlandırılacağı, işleme başlama adımlarının bir parçası hâline getirilir. Cerrahi uygulamalarda işlem odası koşullarının nasıl kurulduğunu cerrahi lazer uygulamalarında işlem odası koşulları yazısında ele aldık.

2,7 m³/dk hava akışı ve 23 kPa emiş: iki ayrı ölçü

Teknik tabloda iki ayrı değer bulunur ve karıştırılmamaları gerekir. Hava akışı dakikada 2,7 m³ olarak verilir; bu, ünitenin birim zamanda ne kadar hacmi taşıyabildiğini gösterir. Emiş basıncı ise 23 kPa olarak tanımlıdır; bu, ünitenin hava sütununu ne kadar güçlü çekebildiğini gösterir.

İkisi farklı işlere yarar. Hava akışı, geniş bir sahada oluşan dumanın hacimce taşınmasını belirler. Emiş basıncı ise dar çaplı bir hortumdan ya da tıkanmaya başlamış bir filtreden geçerken akışın korunmasını sağlar. Yalnızca akış değerine bakarak seçim yapmak yaygın bir hatadır: filtre doldukça direnç artar ve basınç payı olmayan bir ünitede akış hızla düşer. Değerlendirme, iki değerin birlikte okunmasıyla yapılır. Teklif karşılaştırmasında iki ünitenin akış değerleri yan yana konurken, ölçümün temiz filtreyle mi yoksa kullanılmış filtreyle mi yapıldığının da sorulması gerekir; temiz filtre değeri her üründe iyimser görünür.

Filtre yapısı ve değişim planı

Teknik tabloda filtre yapısı ön filtre ve üç katmanlı ana filtre olarak tanımlıdır. Ön filtre iri partikülleri ve sıvı damlacıklarını tutarak ana filtreyi korur; ana filtrenin katmanları ise ince partikül ve koku bileşenlerini hedefler. Bu iki kademeli yapı, ana filtrenin ömrünü uzatan asıl mekanizmadır.

İşletme tarafında belirleyici olan kalem filtre değişim aralığı ve bedelidir. Duman tahliye ünitelerinde filtre, seans hacmiyle doğru orantılı tükenen bir sarf kalemidir ve yıllık maliyeti cihaz bedelinin yanında hesaba katılmalıdır. Sipariş aşamasında yazılı olarak istenmesi gerekenler: ön filtre ve ana filtrenin ayrı ayrı beyan edilen kullanım süresi, filtre bedeli ve tedarik süresi. Teknik tablodaki iki kademenin ötesinde bir arıtma katmanı beyan ediliyorsa, bunun da yazılı olarak netleşmesi gerekir; katalog metninde geçen ama teknik dosyada karşılığı bulunmayan bir özellik, sözleşmede yoksa yok sayılmalıdır.

Hangi uygulamalarda tahliye ünitesi zorunlu hâle gelir

İhtiyaç, kullanılan enerjinin dokuyu buharlaştırıp buharlaştırmadığına göre belirlenir. Ablatif CO2 uygulamaları bu grubun başında gelir; fraksiyonel modda bile her mikro kolonda doku buharlaşır ve duman açığa çıkar. Portföydeki karşılıkları fraksiyonel ablasyon yapan BIOXEL gövdesi ve hava soğutmalı CO2 gövdesi REXCO‘dur.

İkinci grup, enerjinin doku içine verildiği girişimsel uygulamalardır; kapalı bir sahada çalışılsa bile giriş noktasından duman ve aerosol çıkar. Bu grubun portföydeki karşılığı fiber iletimli cerrahi diyot LIPOSLIM‘dir. Jinekolojik CO2 uygulamalarında ise sahanın dar ve kapalı olması tahliyeyi kolaylaştırmaz, aksine emiş ucunun konumlandırılmasını zorlaştırır; bu uygulamaların çerçevesini CO2 lazerin jinekolojik uygulamaları yazısında ele aldık. Çok basamaklı skar protokollerinde de ablatif basamak aynı ihtiyacı doğurur; bu protokollerin kurgusunu fraksiyonel ablasyonla yürütülen skar protokolleri yazısında inceledik.

Genel havalandırma ile kaynakta tahliye arasındaki ayrım

Sık karşılaşılan varsayım, iyi havalandırılan bir odada ayrı bir tahliye ünitesine gerek olmadığıdır. İkisi farklı işler yapar. Oda havalandırması hacim değiştirir: odadaki havayı belirli bir tempoda yeniler ve içerideki karışımı seyreltir. Kaynakta tahliye ise partikülü oluştuğu noktada, henüz odaya yayılmadan yakalar.

Aradaki fark uygulama sırasında en çok ihtiyaç duyulan yerde ortaya çıkar. Havalandırma odanın tamamı için ortalama bir değer üretirken, uygulayıcının solunum bölgesi sahaya en yakın noktadır ve oradaki yoğunluk oda ortalamasının belirgin biçimde üzerindedir. Seyreltmeye dayanan bir çözüm, bu noktadaki maruziyeti azaltmakta gecikir.

Pratik sonuç şudur: iki sistem birbirinin alternatifi değil, tamamlayıcısıdır. Kaynakta tahliye, sahadan çıkan karışımın büyük bölümünü yakalar; havalandırma ise kaçan kısmı ve odada biriken artığı yönetir. Bu nedenle kurulum planı yapılırken tahliye ünitesinin varlığı havalandırma hesabını değiştirmez, havalandırmanın varlığı da tahliye ihtiyacını ortadan kaldırmaz.

Emiş ucunun konumu: etkinliği belirleyen tek değişken

Bir tahliye ünitesinin gerçek performansını belirleyen şey teknik tablosu değil, emiş ucunun sahaya olan uzaklığıdır. Emiş gücü mesafeyle hızla düşer; uç, duman kaynağından birkaç santimetre uzaklaştığında yakalama oranı belirgin biçimde azalır. Bu nedenle teknik tablosu ne kadar iyi olursa olsun, yanlış konumlandırılmış bir ünite koruma sağlamaz.

Pratik çözüm, ucun sahaya sabitlenmesidir: esnek kolla konumlandırılan ya da başlığa entegre edilen bir uç, uygulayıcının elini meşgul etmeden kaynağa yakın kalır. Elde tutulan ya da masaya bırakılan bir uç, işlem yoğunlaştıkça geride kalır. Sipariş aşamasında sorulması gereken, ünitenin hangi uç seçenekleriyle geldiği ve bu uçların kliniğin kullandığı başlıklarla birlikte konumlandırılabilip konumlandırılamayacağıdır. Bu kalem, filtre kalitesinden daha belirleyicidir.

Çalışma sesi ve ünitenin kapatılma riski

Duman tahliye ünitelerinde en çok gözden kaçan kalem ses seviyesidir. Yüksek akış üreten bir ünite gürültü de üretir ve gürültü, uygulama sırasında ekip içi iletişimi zorlaştırdığında pratikte çözüm ünitenin kapatılması olur. Kapatılan bir ünite, sözleşmede yazan hiçbir özelliği sağlamaz ve bu, satın alma kararının en kolay boşa çıkma biçimidir.

Bu nedenle değerlendirme, kabin ya da ameliyathane içinde, ünite gerçek çalışma kademesindeyken yapılmalıdır. Kataloglarda ses değeri çoğu zaman yer almaz; yer aldığında da hangi kademede ölçüldüğü belirtilmez. İkinci bir ayrıntı, ünitenin kademeli güç ayarı sunmasıdır: düşük kademede daha sessiz çalışan bir ünite, küçük sahalı uygulamalarda kapatılmak yerine kısılarak kullanılır. Ayarlanabilir güç, bu nedenle konfor değil süreklilik sağlayan bir özelliktir.

10 kg gövde ve odalar arası paylaşım

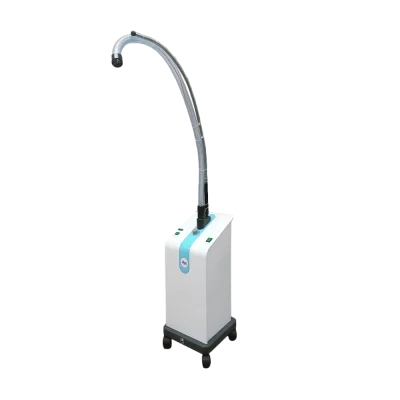

Ünite 340 × 700 × 350 mm ölçülerinde ve 10 kg ağırlığındadır. Bu sınıf, gerçekten taşınabilir bir gövdedir: tek kişi tarafından kaldırılabilir ve odalar arasında gün içinde yer değiştirebilir. Birden fazla işlem odası olan ancak ablatif uygulamaları tek odada toplamayan merkezlerde bu, tek üniteyle birden fazla sahayı korumayı mümkün kılar.

Paylaşımın sınırı yine randevu çakışmasıdır: aynı saatte iki odada ablatif uygulama varsa ikinci ünite gerekir. Ayrıca taşınan bir ünitenin her seferinde yeniden konumlandırılması gerekir ve bu, emiş ucunun sahaya yakınlığı konusunda disiplin ister. Uygulamada sık görülen sorun, taşınan ünitenin acele kurulumda kaynaktan uzağa bırakılmasıdır; bu durumda ünite çalışır, gösterge yanar, ancak dumanın önemli bölümü yakalanmaz.

1300 W elektrik yükü ve oda hattı planlaması

Ünite 230 V şebekede 1300 W güç çeker. Tek başına sıradan bir yük olsa da, aynı hatta bağlı diğer ekipmanla birlikte değerlendirilmelidir: ablatif bir lazer gövdesi, soğutma ünitesi ve tahliye ünitesi aynı prize bağlandığında hattın toplam yükü sınıra yaklaşabilir.

Kurulum öncesinde işlem odasındaki priz sayısı, hatların ayrı olup olmadığı ve toplam yük hesabı çıkarılmalıdır. Uygulama sırasında sigorta atması, yalnızca tahliyeyi değil lazer gövdesini de durduran bir kesinti üretir ve devam eden bir işlemde bunun bedeli yüksektir. Ayrıca ünitenin kablosunun uzunluğu, gövdenin sahaya yakın konumlandırılmasını kısıtlamamalıdır; kısa kablo, uzatma kablosuyla çözülmek yerine priz planında düzeltilmelidir.

Satın alma kararından önce ölçülecekler

Teklif ve sipariş aşamasında yazılı yanıt istenmesi gereken kalemler:

• Filtre ömrü ve bedeli: ön filtre ile ana filtrenin ayrı ayrı beyan edilen kullanım süresi, birim bedeli ve tedarik süresi.
• Filtre doluluk göstergesi: filtrenin ne zaman değişeceğinin cihaz üzerinden izlenip izlenemediği.
• Emiş ucu seçenekleri: teslim edilen uç tipleri ve bunların kliniğin kullandığı başlıklarla birlikte konumlandırılabilirliği.
• Ses seviyesi: gerçek çalışma kademesinde, işlem odası içinde ölçülmüş değer.
• Beyan edilen arıtma katmanları: teknik dosyada karşılığı bulunan katmanların listesi.
• Elektrik: oda hattının toplam yükü taşıyıp taşımadığı ve kablo uzunluğu.
• Kayıt ve belge: Ürün Takip Sistemi kaydı, teknik dosya ve Türkçe kullanım kılavuzu — adımları cihaz kaydı ve teknik dosya kontrolü yazısında sıraladık.
• Servis: filtre ve yedek parça temin süresi ile arıza durumunda müdahale taahhüdü — ölçütleri filtre ve yedek parça tedarik taahhüdü yazısında listeledik.

Bu listede filtre tedarik süresi ayrı bir yere sahiptir: filtresi biten bir ünite çalışmaya devam eder ama görevini yapmaz ve bu, arızadan daha sessiz bir risktir. Yedek filtrenin klinikte sürekli bulundurulması, bu riski ortadan kaldıran en basit önlemdir.

Kurulu olduğu merkezler ve teknik devreye alma

Tahliye ünitesinin performansı odanın düzenine ve uygulanan işleme bağlı olduğu için, benzer bir sahada aynı üniteyi kullanan bir merkezle konuşmak teknik tablodan daha hızlı fikir verir: gerçek filtre ömrü, kabul edilebilir ses seviyesi ve ucun sahada nasıl sabitlendiği ancak böyle anlaşılır. EV1000’in kurulu olduğu merkezleri şehir ve cihaz filtresiyle listeledik.

Satın alma öncesinde hekim eğitmen kliniğinde tanıtım ve dönemsel uygulamalı eğitimlere davet, teslim sonrasında ise sürekli seminerler ve portal üyeliği sağlanıyor; kapsamı devreye alma ve kullanım semineri sayfasında açıkladık. Bu ünitede eğitimin konusu cihazın arayüzü değil, ucun sahaya nasıl konumlandırılacağı ve filtre değişiminin kim tarafından, hangi aralıkla yapılacağıdır. İki kalem de yazılı talimata bağlanmadığında ünite zamanla açılmayan bir ekipmana dönüşür.
